Das professionelle Dichtheitsprüfgerät MASTERTEST® II - Ein´s für Alles!

Für Prüfungen an Rohren, Schächten, Abscheidern, Druckleitungen, Muffen, Hausanschlüssen mit Luft, Vakuum, Wasser und Hochdruck nach allen verfügbaren Normen. Die aktuelle Normenliste des MASTERTEST® finden Siehier.
Kompakter Prüfkoffer mit integriertem leistungsfähigen Industrie-PC und -TFT-Display und bereits eingebauten Drucksensor für Luft- und Vakuumprüfungen. Mit der Prüfraumsteuerung und der 1/2" Rohrleitungsdimensionierung lassen sich problemlos auch größere Dimensionen prüfen. Die Anschlüsse erfolgen direkt Koffer über ein Panel. Der modulare Aufbau erlaubt die jederzeitige Erweiterung von zB. Wasserprüfung, Hochdruckprüfung ...
Die bereits enthaltene Prüfsoftware erlaubt ein einfaches und professionelles Arbeiten und bietet eine umfangreiche wie aussagefähige Dokumentation. Mit der mehrsprachigen Software steht einem europaweiten Einsatz nichts im Wege.
Es stehen spezielle Set´s für verschiedene Prüfaufgaben zur Verfügung, wie zB. Prüfset für Abscheideranlagen oder für Hochdruckprüfungen.

Mastertest® - Prüfgeräte

• Meßgerät für Luft und Vakuum
• Meßbereich –300 bis +300 mbar
• Befüllen, Prüfen und Entleeren der Prüfleitung durch handbetätigten Kugelhahn
• Rohrleitungsdimensionierung im Koffer: ½“
• Anschlußpannell mit Abgang Drucklufteingang, Prüfraum, Verdichter, Entlüftung und ext. Sensoranschluß
• mit eingebauten Industrie-PC und tageslichttauglichen TFT-Display
• mit Druckeranschluß USB
• Druckprüfungsprogramm mit Stammdatenerfassung und Protokollausdruck für WINDOWS 7, 8 und Windows 10
• Ausgabe der Protokolle auch digital als Pdf-Dokument
• nach DIN EN 1610, DIN 1986-30, DWA M 149-6, weitere Prüfmethoden möglich
• optional integrierte Blasensteuerung
• Stromversorgung 230V~, optional 12(24)V=
Best.Nr. 11.000



- ohne PC und ohne TFT-Display –

• technische Daten wie Best.-Nr.: 11.000
• jedoch ohne PC und ohne TFT-Display
• im 19“- Einschub (3HE)
• Kommunikation mit PC über RS232 - Schnittstelle
• Option Blasensteuerung nach Artikel Nr. 11.050 möglich
• externer Sensoranschluß für optionale Erweiterungen
• inkl. Sklarz - Druckprüfungssoftware
Best. Nr.: 11.001



- ohne PC und ohne TFT-Display –

• technische Daten wie Best.-Nr.: 11.000
• jedoch ohne PC und ohne TFT-Display
• flacher robuster Alu-Koffer mit Platz für Notebook
• Kommunikation mit Notebook über RS232 - Schnittstelle
• Option Blasensteuerung nach Artikel Nr. 11.050 möglich
• externer Sensoranschluß für optionale Erweiterungen
• Stromversorgung 230V~, optional 12(24)V=
• inkl. Sklarz - Druckprüfungssoftware

Best. Nr.: 11.002

- ohne PC und ohne TFT-Display –

• technische Daten wie Best.-Nr.: 11.000
• interner Sensor –300 - +300mbar
• jedoch ohne PC und ohne TFT-Display
• flacher Koffer mit Platz für Notebook
• Kommunikation mit Notebook über RS232 - Schnittstelle
• ohne Kugelhahn für Prüfraumbefüllung, Option Blasensteuerung nicht möglich
• externer Sensoranschluß für optionale Erweiterungen
• Stromversorgung 230V~, optional 12(24)V=
• inkl. Sklarz – Druckprüfungssoftware
Best. Nr.: 11.003

Auch als „Druckprüfungskoffer - externer Sensor“ erhältlich (ohne internen Sensor)
Best. Nr.: 11.006



Mastertest® - Prüfsets

mit PC und TFT-Display

mit LGA Prüfzeugnis Nr. BMV 57215318-01 nach DIN 1999-100 und DIN 4040-100 (Genauigkeitsklasse 0,1)

bestehend aus:
Druckprüfungskoffer für Abscheider- und Dichtheitsprüfungen nach DIN 1999-100 und DIN 4040-100, EN 1610, usw.

  • Koffer mit eingebautem Industrie-PC und tageslichttauglichen TFT-Display, Druckeranschluß
  • Rohrleitungsdimensionierung im gesamten Koffer 1/2" - dadurch schnelle Befüllung der Prüfraumes
  • Software mit eingearbeiteter Prüfnorm nach DIN 1999-100 und DIN 4040-100
  • Protokollausdruck für WINDOWS 7, 8 Windows 10
  • Anschlußpannell mit Abgängen Drucklufteingang, Prüfraum, Entlüftung
  • Luftdruckprüfungen nach DIN EN 1610, ATV M 143 Teil 6, ÖNORM B 2503 möglich

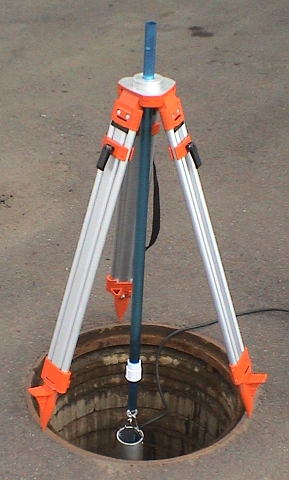

  • Schachtprüfgerät mit Dreibock
  • optional integrierte Blasensteuerung

Best.Nr.: 11.200

  • zusätzlich mit integrierter Mehrfachmessung

Best.Nr.: 11.201



ohne PC und TFT-Display

mit LGA Prüfzeugnis Nr. BMV 57215318-01 nach DIN 1999-100 und DIN 4040-100 (Genauigkeitsklasse 0,1)

bestehend aus:

  • flacher Koffer mit Platz für Notebook
  • sonstige Ausstattung wie Best.Nr. 11.200, jedoch ohne PC und TFT-Display

Best.Nr.: 11.202

  • zusätzlich mit integrierter Mehrfachmessung

Best.Nr.: 11.203



Hochdruck EN 805

  • stabiler Alu-Koffer mit Industrie-PC und TFT-Display
    * tageslichttaugliches TFT-Display mit Schutzscheibe
    * USB-Anschluß
  • Auswertegerät mit externer Sensorik wie Hochdruckprüfung nach EN 805 und DVGW-Regelwerk W 400-2
  • im Lieferumfang Hochdruck-Sensor 0 bis 20 bar (andere Meßbereiche lieferbar)
    * Genauigkeitsklasse: 0,1 unter Referenzbedingungen - Auflösung 1 mbar
  • incl. SKLARZ Druckprüfungssoftware EN 805
    *  Druckprüfungsprogramm mit Stammdatenerfassung und Protokollausdruck für Windows 7, 8 und 10
    *  Normalverfahren
    *  Kontraktionsverfahren
    *  Druckverlust- und Wasserverlustverfahren
    *  integrierte Berechnung der Prüfdaten mit Elastizitätsmodul vom Rohrmaterial und Komprimierungsmodul des Wassers
  • vollautomatischer Ablauf mit Druckaufbau, Druck halten, kontrollierten Druckabbau und Hauptprüfung
  • Messung der Wasserabgabe bei der integrierten Druckabfallprüfung durch integrierten Wasserzähler
    * Messbereich: 0 bis 5 l/min,  Auflösung: 1 ml  (weitere Zähler auf Anfrage)
  • externe Messung der Temperatur online während des gesamten Prüfablaufes mit Ausgabe der Verlaufskurve auf dem Protokoll
    * Messbereich:  -20°C bis 60°C, Auflösung: 0,1°C
  • Erstellung eines Druck - Zeit – Temperaturdiagramms
  • Koffer modular aufgebaut und jederzeit nachrüstbar mit Prüfset für Abscheideranlagen, Haltungsprüfung Wasser und Schachtprüfungen, Muffeneinzelprüfungen usw.
  • Vorrüstung für Automatikmodul  Wasser Haltungsprüfung, Luft manuell möglich
    * Nach EN 1610, DIN 1986-30, DWA M 149-6 ... (Normen entsprechend der gekauften ext. Sensorik)
    * weitere Prüfmethoden möglich

Best.Nr.: 14.000



Mastertest® - Optionen

• dient zur Voreinstellung des Blasendruckes nach Angaben des Blasenherstellers
• Druckanzeige durch Manometer
• Blasenbefüllung und -entleerung durch Ein-Aus-Schalter

Best.Nr.: 11.050

• Stativ mit Schlauch und Wasserbehälter als Einfüllhilfe
• hochgenauer Sensor mit einer Auflösung 0,1 mbar = 1 mm
• bei Undichtheit = Sinken des Wasserspiegels, Anzeige im Display „Nachfüllen“ mit Messbecher
• Druckmessung direkt an der Blase

Best.Nr.: 11.017

• Robuster Transportkoffer für Haltungsprüfung (Best. Nr.: 11.018)

• hochgenaue Pegelmeßsonde mit einer Genauigkeit von 0,01 mbar = 0,1 mm (Sensor 0 – 100 mbar)
• bei Undichtheit = Sinken des Wasserspiegels, Anzeige im Display „Nachfüllen“ mit Messbecher
• nachgefüllte Menge wird nach Beendigung der Prüfung eingeben

Best.Nr.: 11.015

Hinweis: Mehrsondenprüfung möglich – siehe Best.Nr. 11.206, 11.207 und 11.208

• Robuster Transportkoffer für Schachtprüfung (Best.Nr.: 11.018)

• zur Messung des Wasserverlustes von Gerinnen bzw. flachen Wasserständen
• hochgenauer Drucksensor: Meßbereich 0 - 100 mbar mit einer Auflösung von 0,01mbar – das entspricht 0,1mm Wassersäule

Best.Nr.: 11.016

• Robuster Transportkoffer für Gerinneprüfung (Best.Nr.: 11.018)

  • für Schächte DN 600/625 (andere Größen auf Abfrage lieferbar)
  • 2 Ausführungen:
    * Prüfdeckel mit Pneu und Spezialdichtband
    * Schachtblase

Best.Nr.: 11.030  (Schachtprüfgerät Vakuum)
Best.Nr.: 31.135  (Schachtblase)

• Drucksensor 0-20 bar mit Anschlußkabel
• in Verbindung mit der Druckprüfungstechnik einsetzbar
• dient nur zur Datenübertragung zur Protokollierung
• Steuerung von Hand
• andere Druckbereiche (Druckgeber bis 400 bar verfügbar) auf Anfrage

Hinweis: Hochdruckprüfung nach EN805 siehe Optionen-Automatik

Best.Nr.: 14.114

  • für die Prüfung mehrerer (bis 4 Stück) Abscheider / Schächte / Rohre gleichzeitig mit einem Druckprüfgerät
  • Eingabe der Stammdaten erfolgt Auftragsbezogen in nur einer Software

Best.Nr.: 11.206  Abscheider-/Schacht-/Rohrprüfung zweiter Sensor
Best.Nr.: 11.207  Abscheider-/Schacht-/Rohrprüfung zweiter + dritter Sensor
Best.Nr.: 11.208  Abscheider-/Schacht-/Rohrprüfung zweiter + dritter + vierter Sensor
Best.Nr.: 15.040  Softwareerweiterung Mehrsensortechnik

bestehend aus:

  • GPS Korrekturdatenempfänger mit integrierten 12-Kanal GPS Empfänger
  • Software zum Auslesen Navigationsdaten und zum Übertragen in die Sklarz Druckprüfungssoftware
  • GPS Genauigkeit: 1-3 m – optimale Empfangsverhältnisse vorausgesetzt

Best.Nr.: 11.085

bestehend aus:
• Temperatursensor –20°C - +60°C mit Geka-Kupplung für einfachen Anschluß an Prüfblase
• Box für Anschluß an externen Sensor – dadurch gleichzeitiger Betrieb von externen und Temperatursensor möglich
• Software zum Auslesen der Temperaturdaten
• Ausgabe der Temperaturverlaufkurve in Druckgrafik

Best.Nr.: 11.081

• für den Nachweis einer möglichen Atmosphärendruckänderung während der Prüfzeit
• Drucksensor 0 – 1200mbar absolut
• Druckwert wird automatisch in die Druckprüfsoftware übernommen (Beginn- und Endeluftdruck) und auf dem Protokoll ausgegeben

Best. Nr.: 11.913

Mastertest® - Optionen Automatik

  • Vorrüstung für Automatikmodule Luft/Vakuum, Wasser und Hochdruck
  • auch jederzeit nachrüstbar im Druckprüfkoffer, 19“-Druckprüfgerät und Prüfset für Abscheideranlagen

Best.Nr.: 11.020

  • automatische Befüllung, Überwachung, Prüfung und Entleerung des Prüfraumes
  • integrierte Blasensteuerung mit Vorgabe des Blasendruckes durch die Druckprüfsoftware
  • Steuerung der Verdichtereinheit mit Umschaltung Druck/Vakuum
  • im Prüfkoffer/-gerät integriert

Best.Nr.: 11.021

  • automatischer Prüfablauf der Schachtprüfung
  • bei fallendem Prüfpegel wird der Wasserverlust automatisch nachgefüllt und gemessen
  • Wasserverlustmessung über das Druckprüfgerät mit Auflösung im 10ml-Bereich
  • Auflösung des Prüfdruckes 0,01mbar = 0,1mm Absenkung der Wassersäule
  • Prüfausrüstung im robusten Koffer eingebaut

Hinweis: vorbereitet für "Automatikmodul Wasser – Rohr" und "Automatikmodul Hochdruckprüfung EN805"

Best.Nr.: 11.022

  • automatischer Druckaufbau und Prüfung des Prüfraumes
  • Messung des Prüfpegels direkt am Prüfraum, daher Lage des Prüfgerätes ohne Bedeutung (Tiefe des Rohres)
  • bei fallendem Prüfpegel wird der Wasserverlust automatisch nachgefüllt und gemessen
  • Wasserverlustmessung über das Druckprüfgerät mit Auflösung im 10ml-Bereich
  • Auflösung des Prüfdruckes 0,1mbar = 1mm Absenkung der Wassersäule
  • Prüfausrüstung im robusten Koffer eingebaut

Hinweis: vorbereitet für „Automatikmodul Wasser – Schacht“ und „Automatikmodul Hochdruckprüfung EN805“

Best.Nr.: 11.023

  • automatischer Ablauf mit Druckaufbau, Druck halten, kontrollierten Druckabbau und Hauptprüfung
  • Messung der Wasserabgabe bei der integrierten Druckabfall-prüfung durch integrierten Wasserzähler
  • Messung der Temperatur online während des gesamten Prüfablaufes
  • integrierte Berechnung der Prüfdaten mit Elastizitätsmodul vom Rohrmaterial und Kompressionsmodul des Wassers
  • Erstellung eines Zeit - Druck - Temperaturdiagramms (Protokoll)
  • Prüfausrüstung im robusten Koffer eingebaut

Hinweis: Druckprüfkoffer EMSE Mastertest und Aufrüstmodul "Automatik" Best.Nr. 11.020 notwendig, vorbereitet für „Automatikmodul Wasser – Rohr“ und  „Automatikmodul Wasser – Schacht“

Best.Nr.: 11.025

Mastertest® - Hochdruckprüfung

  • stabiler Alu-Koffer mit Industrie-PC und TFT-Display
    • tageslichttaugliches TFT-Display mit Schutzscheibe
    • USB-Anschluß
  • Auswertegerät mit externer Sensorik wie Hochdruckprüfung nach EN 805 und DVGW-Regelwerk W 400-2
  • im Lieferumfang Hochdruck-Sensor 0 bis 20 bar
    • Genauigkeitsklasse: 0,1 unter Referenzbedingungen - Auflösung 1 mbar
  • incl. SKLARZ Druckprüfungssoftware EN 805
    • Druckprüfungsprogramm mit Stammdatenerfassung und Protokollausdruck für Windows 7, 8 und 10
    • Normalverfahren
    • Kontraktionsverfahren
    • Druckverlust- und Wasserverlustverfahren
    • integrierte Berechnung der Prüfdaten mit Elastizitätsmodul vom Rohrmaterial und Komprimierungsmodul des Wassers
  • vollautomatischer Ablauf mit Druckaufbau, Druck halten, kontrollierten Druckabbau und Hauptprüfung
  • Messung der Wasserabgabe bei der integrierten Druckabfallprüfung durch integrierten Wasserzähler
    • Messbereich: 0 bis 5 l/min,  Auflösung: 1 ml
  • externe Messung der Temperatur online während des gesamten Prüfablaufes mit Ausgabe der Verlaufskurve auf dem Protokoll
    • Messbereich:  -20°C bis 60°C, Auflösung: 0,1°C
  • Erstellung eines Druck - Zeit – Temperaturdiagramms
  • Koffer modular aufgebaut und jederzeit nachrüstbar mit Prüfset für Abscheideranlagen, Haltungsprüfung Wasser und Schachtprüfungen, Muffeneinzelprüfungen usw.
  •  Vorrüstung für Automatikmodul  Wasser Haltungsprüfung, Luft manuell möglich
    • Nach EN 1610, DIN 1986-30, DWA M 149-6 ... (Normen entsprechend der gekauften ext. Sensorik)
    • weitere Prüfmethoden möglich


Best.Nr.: 14.000



  • automatischer Ablauf mit Druckaufbau, Druck halten, kontrollierten Druckabbau und Hauptprüfung
  • Messung der Wasserabgabe bei der integrierten Druckabfall-prüfung durch integrierten Wasserzähler
  • Messung der Temperatur online während des gesamten Prüfablaufes
  • integrierte Berechnung der Prüfdaten mit Elastizitätsmodul vom Rohrmaterial und Kompressionsmodul des Wassers
  • Erstellung eines Zeit - Druck - Temperaturdiagramms (Protokoll)
  • Prüfausrüstung im robusten Koffer eingebaut

Hinweis: Druckprüfkoffer EMSE Mastertest und Aufrüstmodul "Automatik" Best.Nr. 11.020 notwendig vorbereitet für „Automatikmodul Wasser – Rohr“ und  „Automatikmodul Wasser – Schacht“

Best.Nr.: 11.025



  • Pumpen-Aggregat mit E-Motor
  • Förderdruck stufenlos verstellbar
  • Wassertank 100 l mit Befestigung (größer auf Anfrage)
  • mit Schläuchen und Armaturen
  • zweckmäßig im Fahrzeug/Anhänger eingebaut oder auf VA-Gestell


Variante 27 Liter    Best.Nr. 14.050

  • Förderleistung 27 Liter bei max. 40 bar
  • incl. Frequenzumrichter für sanften Anlauf
  • incl. elektrischer Installation mit Schalter und Steuerung für drucklosen Anlauf der Pumpe
  • Aufnahmeleistung 3 KW
  • Stromversorgung 240 V, 50 Hz


Variante 11 Liter    Best.Nr. 14.052

  • Förderleistung 11 Liter bei max. 40 bar
  • incl. elektrischer Installation mit Schalter und Steuerung für drucklosen Anlauf der Pumpe
  • Aufnahmeleistung 1,6 KW
  • Stromversorgung 240 V, 50 Hz

Mastertest® - Muffenprüfung

- mit Videosignal -

  • Trommel mit 100 m verschleißfestem Druckluftschlauch
  • Steuerkabel mit integriertem Druckluftschlauch zur Steuerung der Meßtechnik in einem der beiden SKLARZ-Muffenprüfpacker und zur Übertragung des Videosignals für Beobachtungskamera
  • Trommelkörper kratzfest beschichtet
  • vollgekapselte, hartvergoldete Schleifringe - wartungs- und störungsfrei
  • Drehgelenk für Druckluft
  • Zusammenführung bzw. Trennung Druckluft/Elektro über spezielle Verteiler
  • steckbar über wasserdichten MIL-Steckverbinder
  • Trommelgestell aus VA-Material
  • Antrieb über Elektromotor mit Freilauf
  • mit Geschwindigkeitsregelung
  • Reversierspindel zur gleichmäßigen Schlauchaufwicklung
  • mechanischer Meterzähler
  • Abmessung der Trommel: ca. B=780 x T=840 x H=750 mm
  • Gewicht: 92 kg

Best.Nr.: 13.006

Impulsgeber für Meterzähler

  • elektrischer Impulsgeber für mechanischen Meterzähler
  • digitale Anzeige in Fernbedienung integriert

Best.Nr.: 13.007





- mit Videosignal -

  • Trommel mit 100 m verschleißfestem Druckluftschlauch
  • Steuerkabel mit integriertem Druckluftschlauch zur Steuerung der Meßtechnik in einem der beiden SKLARZ-Muffenprüfpacker und zur Übertragung des Videosignals für Beobachtungskamera
  • Trommelkörper kratzfest beschichtet mit Trommel-Feststeller
  • vollgekapselte, hartvergoldete Schleifringe - wartungs- und störungsfrei
  • steckbar über wasserdichten MIL-Steckverbinder
  • Drehgelenk für Druckluft
  • Zusammenführung bzw. Trennung Druckluft/Elektro über spezielle Verteiler
  • incl. Fernbedienung für Steuerung Blasen und Prüfraum
  • Funktionen der Fernbedienung:
    • Packer „auf/ab“
    • Prüfraumbefüllung „auf/ab“
  • Gewicht: ca. 52 kg

Best.Nr.: 13.005



  • mit Fahrwagensteuerung
  • Zug- oder Schubfahrwagen für Einbereichsmuffenprüfgeräte System SK
  • starre Verbindung zwischen Fahrwagen und Prüfgerät
  • 4 angetriebene Räder
  • Einsatzbereich ab DN 225 (min. Durchmesser 200mm),
  • erweiterbar durch größere Zusatzräder bzw. Korundräder
  • Anschluß an SKLARZ Muffenprüftrommel Art.Nr. 13.006
  • Dadurch nur ein Schlauch mit Kabel zum Fahrwagen Erweiterung mit der SKLARZ Seitenkanalprüfung Art.Nr. 13.119 problemlos möglich
  • schweres Chassis aus Messing
  • Länge  640 mm,  Breite 120 mm, Höhe 105 mm
  • Gewicht ca. 30 kg

Best.Nr.: 13.092



  • in Verbindung mit Muffenprüftrommel

Best. Nr.: 13.006 o. 13.005

  • DN 200 Best.Nr.: 13.032
  • DN 250 Best.Nr.: 13.033
  • DN 300 Best.Nr.: 13.034
  • DN 400 Best.Nr.: 13.035
  • DN 500 Best.Nr.: 13.036
  • DN 600 Best.Nr.: 13.037
  • DN 600 - 800 Best.Nr.: 13.038
  • vorbereitet zum Einbau des SKLARZ – Prüf- und Steuermoduls  Best.Nr.: 13.090
  • Einsatz einer Axialsonde zur Positionierung möglich
  • Prüfraumlänge in zwei Längen einstellbar (je nach Radsatz)
  • auch als Einzelabsperrscheiben einsetzbar
  • als komplettes Prüfset SK 200 – 600 (Best.Nr. 13.032– 13.037)

inkl. Prüf- und Steuermodul und Radsatz 300 mm erhältlich
Best.Nr.: 13.044

Auf Anfrage Einbereichsmuffenprüfgeräte für Hochlast-Kanalrohrsysteme PVC SN10 und PP SN10 erhältlich.



• für Einbereichsmuffenprüfgeräte System SK
• Radsatz besteht aus Verbindungsschienen- und Verbindungsringsatz
• Verbindungsschienensatz
DN        Länge 300mm    Länge 500mm
200/250           13.131         -
300           13.132       13.134
400-600/800       13.133       13.135

• Verbindungsringsatz DN 250 Best.Nr.: 13.141
• Verbindungsringsatz DN 300 Best.Nr.: 13.142
• Verbindungsringsatz DN 400 Best.Nr.: 13.143
• Verbindungsringsatz DN 500 Best.Nr.: 13.144
• Verbindungsringsatz DN 600/800

Best.Nr.: 13.145



• in Verbindung mit Muffenprüftrommel Best. Nr.: 13.006 o. 13.005
• für Luft- und Wasserprüfung geeignet
• DN 200-250 Best.Nr.: 13.181
• DN 300-350 Best.Nr.: 13.182
• DN 400-500 Best.Nr.: 13.183
• DN 600-700 Best.Nr.: 13.184
• Einsatz einer Axialsonde zur Positionierung möglich
• komplett mit Radsätzen



- Luftprüfung -

• einsetzbar für Muffenprüfgeräte System SK 200 bis 600 und für fast alle handelsüblichen schiebbaren Muffenprüfgeräte aller Durchmesser
• schnelle Montage in dem jeweiligen Prüfgerät
• Prüfung und Messung direkt an der Blase
• dadurch schnelle Blasen- und Prüfraumbefüllung
• kurze Prüfzeiten
• Befüllung der Prüfblasen und des Prüfraumes durch Fernbedienung
• in Verbindung mit SKLARZ – Muffenprüftrommel Best.Nr.: 13.005 o. 13.006
• Übertragung des Videosignals über das Steuerkabel der Muffenprüftrommel (nur bei Best.Nr. 13.005 o. 13.006)

Best.Nr.: 13.090

- Wasserprüfung -

• einsetzbar für Muffenprüfgeräte System SKRS und für fast alle handelsüblichen schiebbaren Muffenprüfgeräte aller Durchmesser
• schnelle Montage an dem jeweiligen Prüfgerät
• Prüfung und Messung direkt an der Blase
• mit Wasserzähler für Erfassung der Wasserzugabe
• dadurch schnelle Blasen- und Prüfraumbefüllung
• kurze Prüfzeiten
• Befüllung der Prüfblasen und des Prüfraumes durch Fernbedienung
• in Verbindung mit SKLARZ – Muffenprüftrommel Best.Nr.: 13.005 o. 13.006
• Übertragung des Videosignals über das Steuerkabel der Muffenprüftrommel (nur bei Best.Nr. 13.005 o. 13.006)

Best.Nr.: 13.180



• kontrastreiche Kaltlicht-LED-Beleuchtung
• Weitwinkelobjektiv F1:2/2,5mm, Bildwinkel 80° horizontal
• Objektivschutz aus Quarzglas
• hochauflösender 1/4"-CCD – Bildaufnehmer
• druckdicht bis 1bar
• wird an SKLARZ-Prüf- und Steuermodul Best.Nr.: 13.090 befestigt
• Übertragung Videosignal über Steuerkabel der Muffenprüftrommel (nur bei Best.Nr. 13.005 o. 13.006)

Best.Nr.: 13.070

• Darstellung des Videobildes von der Muffe mittels Digitalisierungskarte auf dem TFT - Display des SKLARZ - Druckprüfungskoffers
• Vorraussetzung:
  - Sklarz - Industrie-PC mit freien PCI-Steckplatz oder USB-Anschluß
  - Muffenprüftrommel mit Videosignal-Übertragung
  - Kameraanpassung für Muffenprüfgerät

Best.Nr.: 13.076



• verwendbar für Mehrbereichs-Muffenprüfpacker oder System SK (Einbereich)
• Kabeldurchführung durch einen Packer
• Steuerung Kameraspannung, Licht
• Anschluß für Kamerasonde
• sollten weitere Packer (Mehrbereichspacker) mit einem Kameraanschluß ausgestattet werden, so ist Best.Nr.: 13.075 erforderlich

Best.Nr.: 13.074



• aufbauend auf Einbereichsprüfgeräte – System SK
  Verbindungshalbschale Best.Nr. 13.121 – 13.125  notwendig
• Grundgerät mit Handfernsteuerung
• Arbeitsbereich:
  * Hauptkanal   - Durchmesser DN 250 - 800
  * Seitenkanal  - Durchmesser DN 100 - 150
• Positioniereinheit: Schwenken ca. 180°, Neigen ca. 45°
• starke Antriebsräder transportieren Luftschlauch mit integriertem Kamerakabel und steckbarer Seitenkanalabsperrblase in den Seitenkanal
• mit Meterzählung
• Seitenkanalblase mit Axial-Kamera - Kamera aufrechtes Bild gegen Aufpreis
• Standardausführung: Einschublänge in den Seitenkanal 1500  mm, Einschublängen bis ca. 20 m auf Anfrage
• gesamte Bedienung des Seitenkanalprüfgerätes erfolgt über eine Fernbedienung (prozessorgesteuert)
• vorbereitet zum Einbau des SKLARZ – Prüf- und Steuermoduls  Best.Nr.: 13.090
• Einsatz einer Axialsonde zur Positionierung möglich
• komplett mit Radsätzen

Best.Nr.: 13.119

Hinweis: nur in Verbindung mit Fahrwagen Best.Nr. 13.092



• wird für die Montage der Seitenkanalprüfeinheit benötigt
• DN 250  Best.Nr.: 13.121
• DN 300  Best.Nr.: 13.122
• DN 400  Best.Nr.: 13.123
• DN 500  Best.Nr.: 13.124
• DN 600  Best.Nr.: 13.125

Mastertest® - Zubehör

• 49 m3/h bei 600 mbar
• ölgeschmiert, mit Öl- und Wasserabscheider
• Rotationsverdichter mit Motor auf Grundplatte mit Schwingungsisolatoren montiert
• für hohe Luftleistung bei Befüllen der Prüfstrecke
• für Luft- und Vakuumprüfung
• auf Grundgestell montiert
• Gewicht 82 kg
• Abmessung: L=700 x B=700 x H=760 mm

mit Elektromotor
Best.Nr.: 11.038

mit Honda Motor 4kW Antriebsleistung und Batteriestart
Best.Nr.: 11.040

• Behälterinhalt 24l, Höchstdruck 10bar
• Ansaugvolumen 200l, Liefermenge 145l
• 230V/50Hz, 1,1kW
• niedriger Anlaufstrom
• Druckminderer und Manometer

Best.Nr.: 63.000

Weitere Modelle auf Anfrage lieferbar!

• Zur Erzeugung von Vakuum aus Druckluft
• Max. 500 L/min (Kompressorleistungsabhängig)
• Max. Vakuum -800mbar
• Max. Eingangsdruck 11 bar
• Mit Anschlußschlauch

Best.Nr.: 11.035

  • Pumpen-Aggregat mit E-Motor
  • Förderdruck stufenlos verstellbar
  • Wassertank 100 l mit Befestigung (größer auf Anfrage)
  • mit Schläuchen und Armaturen
  • zweckmäßig im Fahrzeug/Anhänger eingebaut oder auf VA-Gestell


Variante 27 Liter    Best.Nr. 14.052

  • Förderleistung 27 Liter bei max. 40 bar
  • incl. Frequenzumrichter für sanften Anlauf
  • incl. elektrischer Installation mit Schalter und Steuerung für drucklosen Anlauf der Pumpe
  • Aufnahmeleistung 3 KW
  • Stromversorgung 240 V, 50 Hz


Variante 11 Liter    Best.Nr. 14.052

  • Förderleistung 11 Liter bei max. 40 bar
  • incl. elektrischer Installation mit Schalter und Steuerung für drucklosen Anlauf der Pumpe
  • Aufnahmeleistung 1,6 KW
  • Stromversorgung 240 V, 50 Hz

• 1/2" Befüllschlach, 10 m Länge mit Kupplungen
• 1“ Befüllschlauch, 10 m Länge mit Kupplungen
• 3 Stück Druckluftschläuche mit Kupplungen
• 1 T-Kupplungsstück
• 1 Übergangsstück Geka/Storz
• 1 Druckminderer Geka/Druckluft

Best.Nr.: 11.041

• verschiedene Längen erhältlich
• Kabel mit PUR-Mantel
• komplett konfektioniert mit robustem Steckersystem
• Kabeltrommel mit oder ohne Schleifringe

Verlängerungskabel 10m        Best.Nr.: 11.161
Verlängerungskabel 20m        Best.Nr.: 11.162

Kabeltrommel 50m (ohne Schleifringe)       Best.Nr.: 11.167
Kabeltrommel 50m (mit Schleifringen)        Best.Nr.: 11.165

• ersetzt das Verlängerungskabel oder die Kabeltrommel
• Funkübertragung im störungsunempfindlichen 433MHz – Netz (zulassungsfrei)
• Reichweite bis 1000m (geländeabhängig)
• mehrere Funksysteme parallel betreibbar
• bestehend aus Funksender und -empfänger

Best.Nr.: 11.175

Prüfblasensystem  - II - "SKLARZ"
DN 75 bis 150 - für Prüfungen mit Luft und Wasser
1x Prüfblase DN 75-150, 1x Dichtkissen DN 75-150,
1x Dichtkissen DN 65-100, div. Zubehör
Best.Nr.: 11.053

Prüfblasensystem  - III - "SKLARZ"
DN 75 bis 250 - für Prüfungen mit Luft und Wasser
1x Prüfblase DN 75-150, 1x Prüfblase 90-250
1x Dichtkissen DN 75-150, 1x Dichtkissen DN 90-250, div. Zubehör
Best.Nr.: 11.054
