Produkte

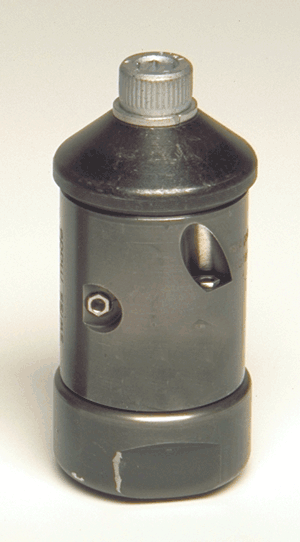

Hergestellt aus verschleißfestem, gehärtetem Stahl, ausgerüstet mit Vorstrahl-Einsatz oder Blindstopfen (austauschbar).
Geeignet zur Beseitigung von Schlammablagerungen und Verstopfungen.

Ab Art.-Nr. 09604 mit Keramik Einsätzen. Dadurch wird der Wirkungsgrad im Vergleich zu direkt gebohrten Düsen enorm gesteigert. Die Lebensdauer wird um ein Mehrfaches erhöht.

  • Strahlwinkel 30°
  • Dicke Wandung
  • Langlebig gegen Abrieb
  • Arbeitsdruck bis 250 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

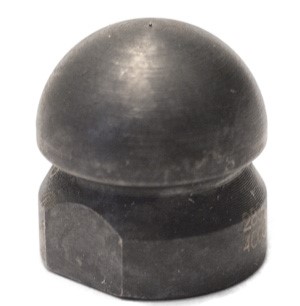

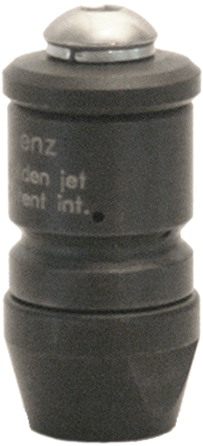

37.50030.0256SL30KANALDÜSE 1/4"  (6x1.10)
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 30 l
  • Strahlwinkel 30 Grad
  • Anwendungsbereich DN 30-110 mm
  • Abmessung: DN 19 x 20 mm
  • Gewicht: 18 g
  • Schubstrahl 6x1.10

37.50130.0256SL30FKANALDÜSE 1/4"  (6x1.10)
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 30 l
  • Strahlwinkel 30 Grad
  • Anwendungsbereich DN 30-110 mm
  • Abmessung: DN 19 x 20 mm
  • Gewicht: 18 g
  • Schubstrahl 6x1.10
  • Frontstrahl DN 0.8

37.50230.0256SL40KANALDÜSE 1/4"  (6x1.25)
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 40 l
  • Strahlwinkel 30 Grad
  • Anwendungsbereich DN 30-110 mm
  • Abmessung: DN 19 x 20 mm
  • Gewicht: 18 g
  • Schubstrahl 6x1.25

37.50330.0256SL40FKANALDÜSE 1/4"  (6x1.25)
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 40 l
  • Strahlwinkel 30 Grad
  • Anwendungsbereich DN 30-110 mm
  • Abmessung: DN 19 x 20 mm
  • Gewicht: 18 g
  • Schubstrahl 6x1.25
  • Frontstrahl 0.8

37.50430.038KANALDÜSE 3/8" (30°)
  • Anschlussgewinde 3/8"
  • Durchfluss bei 100 bar = 10 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 6 x Keramik m 4
  • Front: 1 x Keramik M 4
  • Anwendungsbereich DN 40-150 mm
  • Abmessung: DN 25 x 37 mm
  • Gewicht: 60 g

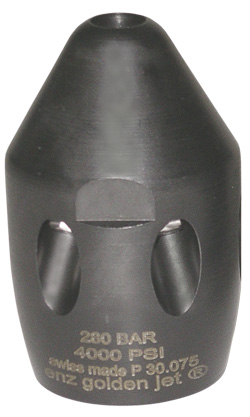

37.50530.050KANALDÜSE 1/2"  (30°)
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 6 x Keramik M 6
  • Front: 1 x Keramik M 6
  • Anwendungsbereich DN 50 - 200 mm
  • Abmessung: DN 30 x 47 mm
  • Gewicht: 112 g

37.50635.050KANALDÜSE 1/2"  (15+25°)
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 15/25 Grad
  • Düsen Einsätze 6 x Keramik M 6
  • Front: 4 x Keramik M 4
  • Anwendungsbereich DN 50 - 200 mm
  • Abmessung: DN 30 x 47 mm
  • Gewicht: 110 g

37.50730.075KANALDÜSE 3/4" (30°)
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 6 x Keramik M 6
  • Front: 1 x Keramik M 6
  • Anwendungsbereich DN 70 - 250 mm
  • Abmessung: DN 38 x 60 mm
  • Gewicht: 230 g


37.50835.075KANALDÜSE 3/4" (15+30°)
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 15/30 Grad
  • Düsen Einsätze 6 x Keramik M 6
  • Front: 4 x Keramik M 6
  • Anwendungsbereich DN 70 - 250 mm
  • Abmessung: DN 38 x 60 mm
  • Gewicht: 225 g

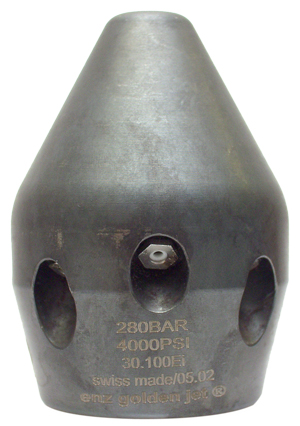

37.50930.100KANALDÜSE 1" (30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 120 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 8 x Keramik M 8
  • Front: 1 x Keramik M 8
  • Anwendungsbereich DN 150 - 350 mm
  • Abmessung: DN 60 x 83 mm
  • Gewicht: 750 g

37.51030.100SP20KANALDÜSE 1" (20°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 120 l
  • Strahlwinkel 20 Grad
  • Düsen Einsätze 8 x Keramik M 8
  • Front: 1 x Keramik M 8
  • Anwendungsbereich DN 150 - 350 mm
  • Abmessung: DN 60 x 83 mm
  • Gewicht: 750 g

37.51135.100KANALDÜSE 1" (15+30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 120 l
  • Strahlwinkel 15/30 Grad
  • Düsen Einsätze 8 x Keramik M 8
  • Front: 4 x Keramik M 8
  • Anwendungsbereich DN 150 - 350 mm
  • Abmessung: DN 60 x 83 mm
  • Gewicht: 750 g

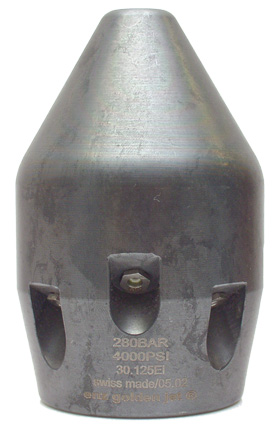

37.51230.125KANALDÜSE 1 1/4" (30°)
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 8 x Keramik M 8
  • Front: 1 x Keramik M 8
  • Anwendungsbereich DN 200 - 400 mm
  • Abmessung: DN 68 x 105 mm
  • Gewicht: 1,37 kg

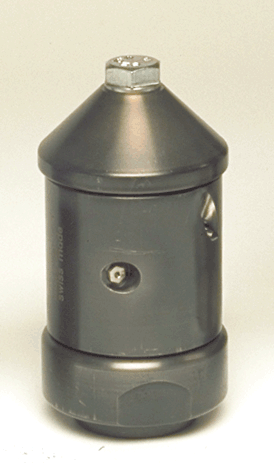

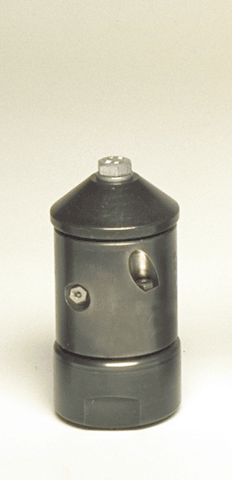

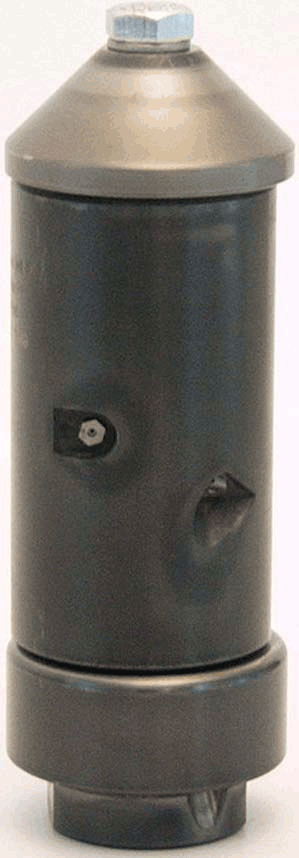

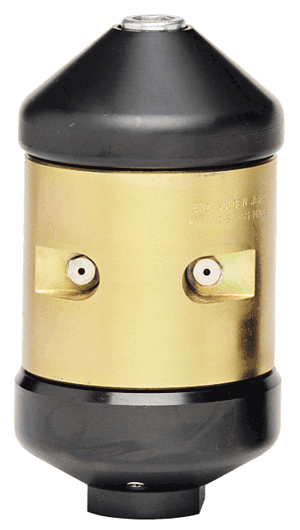

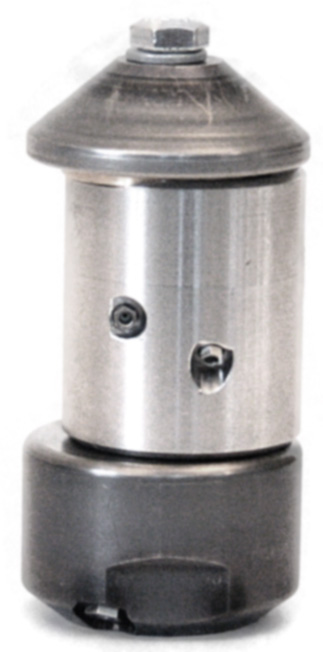

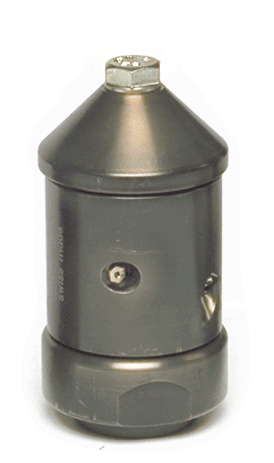

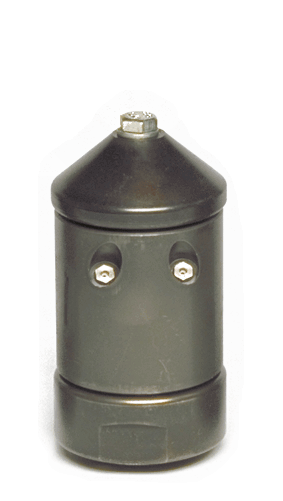

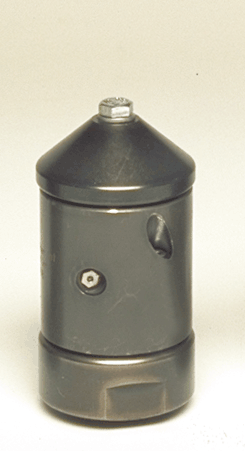

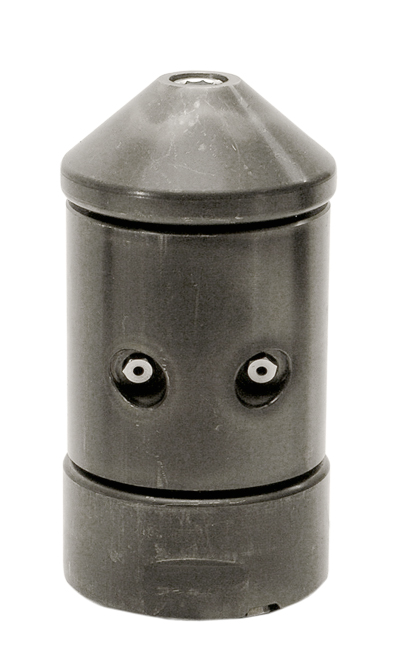

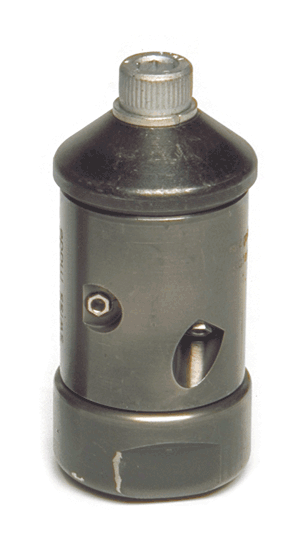

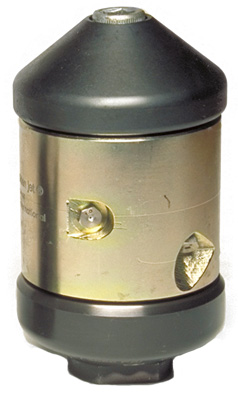

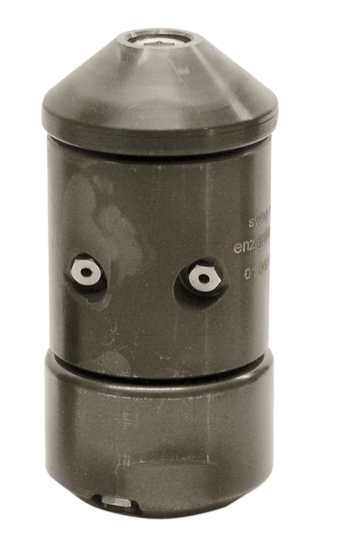

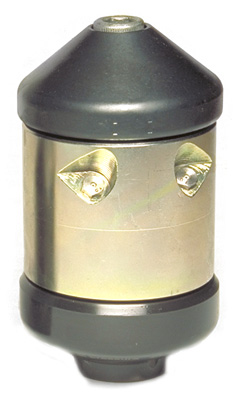

Hergestellt aus verschleißfestem, gehärtetem Stahl. „Granate“ und „Bombe“ sind in einer Düse kombiniert. Zwei verschiedene Strahlwinkel, 10° und 30°, sorgen für optimale Abstimmung zwischen Zug- und Reinigungskräften. Der hohe Wirkungsgrad wird durch die ausgeklügelte Wasserumlenkung erreicht.

  • Zur Beseitigung von losem Geröll, Schotter, Sealhäuten und weichen Ablagerungen
  • Zum Vorreinigen bei Kettenschleuder- und Fräsarbeiten
  • Arbeitsdruck bis 250 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

37.515

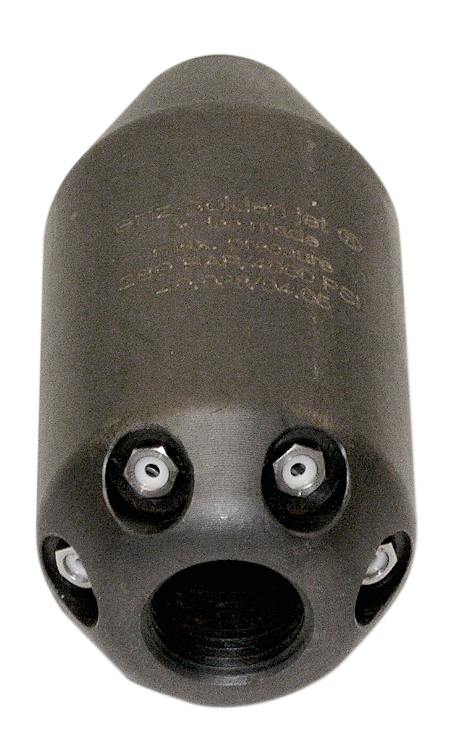

40.038GRANAT-BOMBE 3/8" (25°)
  • Anschlussgewinde 3/8"
  • Durchfluss bei 100 bar = 10 l
  • Strahlwinkel 25 Grad
  • Düsen Einsätze 6 x JetMax Keramik M 6
  • Front: 1 x JetMax Keramik M 6
  • Anwendungsbereich DN 45 - 100 mm
  • Abmessung: DN 38 x 80 mm
  • Gewicht: 515 g


37.516

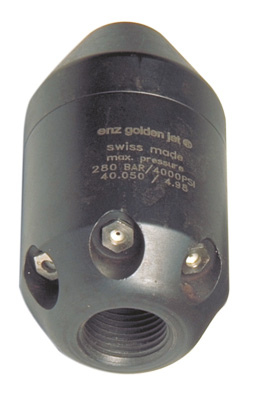

40.050GRANAT-BOMBE 1/2" (25°)
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 25 Grad
  • Düsen Einsätze 6 x JetMax Keramik M 8
  • Front: 1 x JetMax Keramik M 8
  • Anwendungsbereich DN 60 - 150 mm
  • Abmessung: DN 48 x 80 mm
  • Gewicht: 800 g


37.517

42.050GRANAT-BOMBE 1/2" (Flachstrahl-Keramikeins.)
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel 25 Grad
  • Düsen Einsätze 6 x JetMax Keramik M 8
  • Front: 1 x JetMax Keramik M 8
  • Anwendungsbereich DN 60 - 150 mm
  • Abmessung: DN 48 x 80 mm
  • Gewicht: 800 g
  • nur mit Flachstrahleinsätzen
  • DN 1.0 und 1.5 erhältlich


37.518

40.075GRANAT-BOMBE 3/4" (10+30°)
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 100 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze
    • 10 Grad 4 x JetMax Keramik M 10
    • 30 Grad 4 x JetMax Keramik M 10
  • Front: 1 x JetMax Keramik M 10
  • Anwendungsbereich DN 80 - 200 mm
  • Abmessung: DN 58 x 104 mm
  • Gewicht: 1,45 kg


37.519

42.075GRANAT-BOMBE 3/4" (Flachstrahl-Keramikeins.)
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze
    • 10 Grad 4 x JetMax Keramik M 10
    • 30 Grad 4 x JetMax Keramik M 10
  • Front: 1 x JetMax Keramik M 10
  • Anwendungsbereich DN 80 - 200 mm
  • Abmessung: DN 58 x 104 mm
  • Gewicht: 1,45 kg


37.520

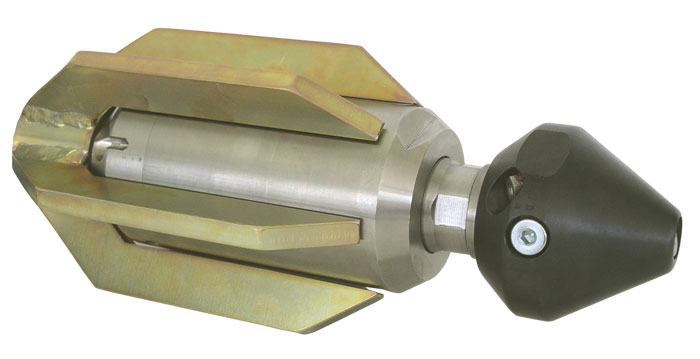

40.100AGRANAT-BOMBE  1'' (10+30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze
    • 10 Grad 4 x JetMax Keramik M 10
    • 30 Grad 4 x JetMax Keramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 300 mm
  • Abmessung: DN 79 x 176 mm
  • Gewicht: 4,7 kg
  • Optional erhältlich: Kufen - Käfig
    Art.-Nr. 09639


37.521

40.100A-SP10GRANAT-BOMBE 1''  (10°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 300 mm
  • Abmessung: DN 79 x 176 mm
  • Gewicht: 4,7 kg


37.522

40.100A-SP15GRANAT-BOMBE 1''  (15°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 15 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 300 mm
  • Abmessung: DN 79 x 176 mm
  • Gewicht: 4,7 kg


37.523

40.100A-SP30GRANAT-BOMBE 1''  (30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 300 mm
  • Abmessung: DN 79 x 176 mm
  • Gewicht: 4,7 kg


37.524

42.100AGRANAT-BOMBE 1''  (Flachstrahl-Keramikeins.)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x FanJetKeramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 300 mm
  • Abmessung: DN 79 x 176 mm
  • Gewicht: 4,7 kg
  • mit 5 Flachstrahl-Keramikeinsätzen bestückt


37.525

40.100BGRANAT-BOMBE 1''  (10+30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x JetMax Keramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg


37.526

40.100B-SP10GRANAT-BOMBE 1''  (10°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg


37.527

40.100B-SP20GRANAT-BOMBE 1''  (20°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 20 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg


37.528

40.100B-SP30GRANAT-BOMBE 1''  (30°)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 30 Grad
  • Düsen Einsätze 10 x JetMax M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg


37.529

42.100BGRANAT-BOMBE 1''  (Flachstrahl-Keramikeins.)
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x FanJetKeramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg
  • mit 5 Flachstrahl-Keramikeinsätzen bestückt


37.530

40.100CGRANAT-BOMBE 1 1/4'' (10+30°)
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x JetMax Keramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg


37.531

42.100CGRANAT-BOMBE 1 1/4'' (Flachstrahl- Keramikeins.)
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x FanJetKeramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 98 x 179 mm
  • Gewicht: 8,0 kg
  • mit 5 Flachstrahl-Keramikeinsätzen bestückt


37.532

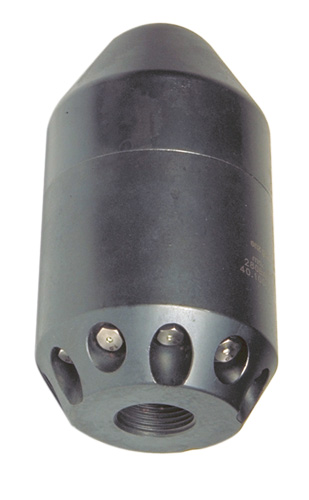

40.125AGRANAT-BOMBE 1 1/4''  (10+30°)
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 300 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x JetMax Keramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 300 - 600 mm
  • Abmessung: DN 108 x 200 mm
  • Gewicht: 11,5 kg

37.53342.125AGRANAT-BOMBE 1 1/4''  (Flachstrahl-Keramikeins.)
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 300 l
  • Strahlwinkel 10 und 30 Grad
  • Düsen Einsätze:
    • 10 Grad 5 x JetMax Keramik M 10
    • 30 Grad 5 x FanJetKeramik M 10
  • Frontstrahl: ohne
  • Anwendungsbereich DN 300 - 600 mm
  • Abmessung: DN 108 x 200 mm
  • Gewicht: 11,5 kg
  • mit 5 Flachstrahl-Keramikeinsätzen bestückt

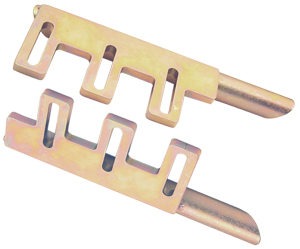

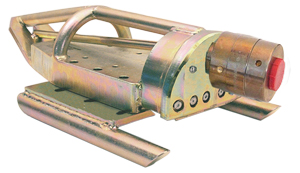

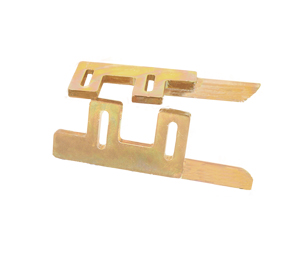

37.53440.1004AKUFEN - KÄFIG zu Art.-Nr. 09625
  • Anschlussgewinde: 1''
  • Anwendungsbereich: 180 - 300mm

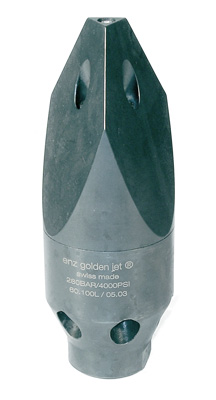

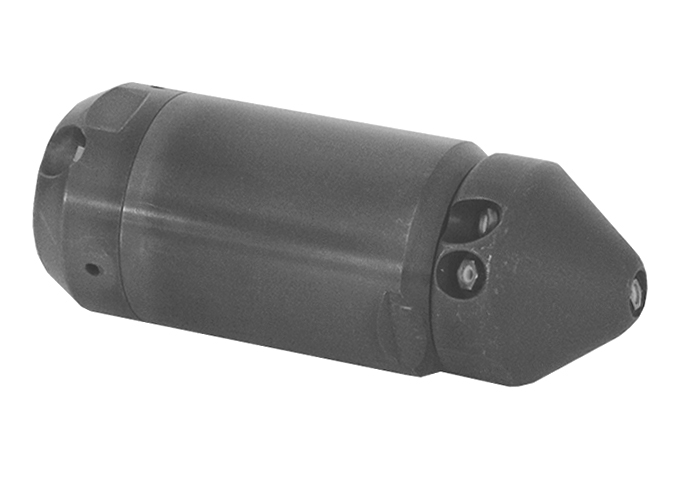

Geballte Kraft nach vorne durch 4-5 Vorstrahl-Düsen. Die scharfen Kanten schneiden, zerreißen und durchbohren jede Verstopfung. Hergestellt aus verschleißfestem, gehärtetem Stahl.
Alle Düsen ab Art.-Nr. 09647 sind mit Keramik-Einsätzen ausgerüstet. Dadurch wird der Wirkungsgrad im Vergleich zu direkt gebohrten Düsen erheblich gesteigert.
Die Lebensdauer wird um ein Mehrfaches erhöht.

  • Durchdringen von total verstopften Rohren
  • Öffnen von Verwurzelungen
  • Öffnen von gefrorenen Leitungen
  • Ausspülen von Stahlrohren nach Pressvortrieb
  • Arbeitsdruck bis 280 bar

Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

37.535

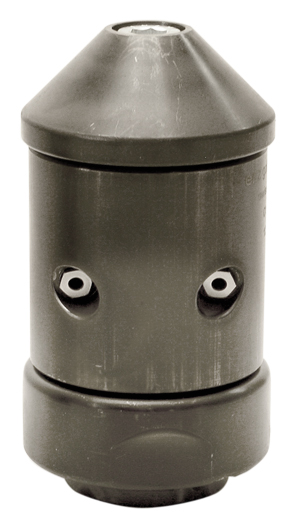

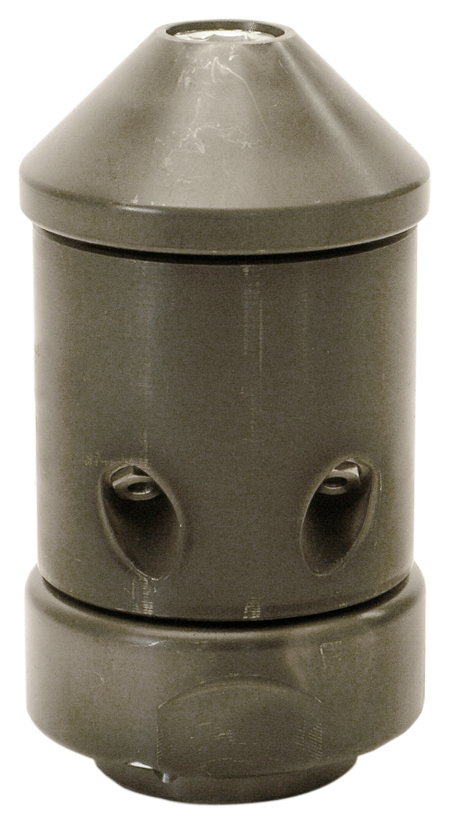

60.025SL30SPITZDÜSE ¼"
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 30 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Schub-Bohrungen 4 x 0.9 / 1.2 mm
  • Vorstrahlen: 4 x 0.5 / 0.7 mm
  • Anwendungsbereich DN 22 - 50 mm
  • Abmessung: DN 19 x 33 mm
  • Gewicht: 30 g


37.536

60.038SPITZDÜSE 3/8’
  • Anschlussgewinde 3/8"
  • Durchfluss bei 100 bar = 30 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Schub-Bohrungen 4 x 1.0 mm
  • Vorstrahlen: 4 x Keramik M 4
  • Anwendungsbereich DN 28 - 100 mm
  • Abmessung: DN 25 x 45 mm
  • Gewicht: 70 g

37.53760.050SPITZDÜSE ½’’
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Düsen Einsätze Schub 3 x Keramik
  • M 6
  • Vorstrahlen: 4 x Keramik M 4
  • Anwendungsbereich DN 40 - 150 mm
  • Abmessung: DN 31 x 55 mm
  • Gewicht: 140 g

37.53860.075SPITZDÜSE ¾’’
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 100 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Düsen Einsätze Schub 3 x Keramik M 6
  • Vorstrahlen: 4 x Keramik M 4
  • Anwendungsbereich DN 60 - 250 mm
  • Abmessung: DN 38 x 80 mm
  • Gewicht: 320 g

37.53960.100SPITZDÜSE 1’’
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Schub-Düsen 6 x Keramik M 6
  • Vorstrahlen: 4 x Keramik M 4
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 48 x 90 mm
  • Gewicht: 505 g

37.54060.100LSPITZDÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Schub-Düsen 6 x Keramik M 10
  • Vorstrahlen 3 x Keramik M 8, 1 x M 6
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 68 x 185 mm
  • Gewicht: 2,6 kg

37.54160.125SPITZDÜSE 1 ¼’’
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel vorn 15 und hinten
  • 20 Grad
  • Schub-Düsen 6 x Keramik M 6
  • Vorstrahlen 4 x Keramik M 6
  • Anwendungsbereich DN 150 - 400 mm
  • Abmessung: DN 58 x 100 mm
  • Gewicht: 830 g

37.54260.125LSPITZDÜSE 1 ¼’’
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Strahlwinkel vorn 15 und hinten
  • 10+30 Grad
  • Schub-Düsen 10°  5 x Keramik M 10
  • Schub-Düsen 30°  5 x M 10 blind
  • Vorstrahlen 5 x Keramik M 8
  • Anwendungsbereich DN 200 - 800 mm
  • Abmessung: DN 98 x 250 mm
  • Gewicht: 7,7 kg


Im neuen Scraper System sind die Werkzeuge mit einer Wasserkammer ausgerüstet.
In dieser Kammer wird das Wasser beruhigt und gelangt so zu den Düseneinsätzen. Das Resultat sind kompakte und aggressive Wasserstrahlen mit einem bisher unerreichten Wirkungsgrad.

Alle Scraper sind mit einem Vorstrahl ausgerüstet. Dieser spült den Weg nach vorne frei, wodurch das Werkzeug sehr gute Vorwärts-Gleiteigenschaften erhält. Bei Bedarf kann der Vorstrahl durch einen Blindstopfen geschlossen werden.

Zwei weitere erhöhte Düseneinsätze reinigen den Kanal seitwärts und beschleunigen den Wasserfluss zusätzlich seitlich und an der Oberfläche.

Die niedrige und kompakte Bauweise erlaubt einen vielseitigen Einsatz in stark verschmutzten Rohren.



  • enorme Spülleistung = weniger Wasserverbrauch
  • große Wasserbeschleunigung = gute Schwemmwirkung
  • kein Aufschwimmen der Düse = sehr gute Grundreinigung in stark wasserführenden Kanälen
  • Gute Gleiteigenschaften,
  • Vor- und Rückwärts durch Rundkufen und Vorstrahl
  • Arbeitsdruck bis 250 bar



Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

37.547

50.075

Scraper ¾’’
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 100 l
  • Anwendungsbereich DN 200 - 500 mm
  • Abmessung (LxBxH): 336x120x108mm
  • Gewicht: 10 kg
  • Düsen Einsätze: 4x JetMax Keramik M 10
  • Frontstrahl: 1x JetMax Keramik M 10
  • Obere Einsätze: 2x FanJet Keramik M 10


37.548

0050.07531

Scraper ¾’’ Ersatzkufe links
37.5490050.07532Scraper ¾’’ Ersatzkufe rechts
37.55050.100Scraper 1’’
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 150 l
  • Anwendungsbereich DN 300 - 1000 mm
  • Abmessung (LxBxH): 440x160x150mm
  • Gewicht: 24 kg
  • Düsen Einsätze: 6x JetMax Keramik M 10
  • Frontstrahl: 1x JetMax Keramik M 10
  • Obere Einsätze: 2x FanJet Keramik M 10

37.551

0050.10031

Scraper 1''  Ersatzkufe links
37.552

0050.10032

Scraper 1''  Ersatzkufe rechts
37.553

50.125A

Scraper 1 ¼’’
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 300 l
  • Anwendungsbereich DN 400 - 2000 mm
  • Abmessung (LxBxH): 530x200x180mm
  • Gewicht: 36 kg
  • Düsen Einsätze: 6x JetMax Keramik M 10
  • Frontstrahl: 1x JetMax Keramik M 10
  • Obere Einsätze: 2x FanJet Keramik M 10

37.554

0050.12531

Scraper 1 ¼’’  Ersatzkufe links
37.5550050.12532Scraper 1 ¼’’  Ersatzkufe rechts
37.55650.150Scraper 1 ½’’
  • Anschlussgewinde 1 1/2"
  • Durchfluss bei 100 bar = 400 l
  • Anwendungsbereich DN 500 - 4500 mm
  • Abmessung (LxBxH): 550x230x200mm
  • Gewicht: 45 kg
  • Düsen Einsätze: 8x JetMax Keramik M 10
  • Frontstrahl: 1x JetMax Keramik M 10
  • Obere Einsätze: 2x FanJet Keramik M 10

37.5570050.15031Scraper 1 ½’’  Ersatzkufe links
37.5580050.15032Scraper 1 ½’’  Ersatzkufe rechts

RGS Radialdüsen 80°

  • Ist mit 4 Radialstrahlen ca. 80° für die Rohrreinigung und 3 Schubstrahlen für den Vorschub versehen, um gleichzeitig auch das von den Radialdüsen abgetragene Material wegzuschwemmen.
  • Der rotierende Teil bewegt sich mit einer begrenzten Drehzahl
  • Die austretenden Wasserstrahlen treffen mit großer Kraft direkt auf die Rohrwandung, jedes Querloch wird getroffen.
  • Arbeitsdruck bis 280 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

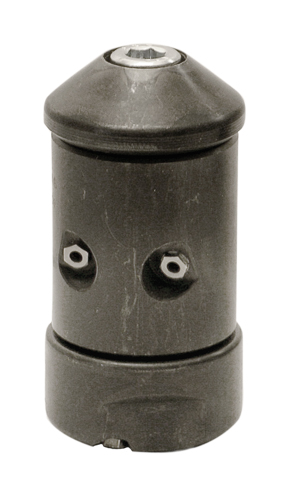

37.56001.028RGS RADIALDÜSE 80°  ¼’’
  • Entfernen von harten Ablagerungen
  • Reinigung von Sickerleitungen
  • Reinigung von seitlichen Einmündungen
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 20 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 4
  • Schubdüsen Keramik 3 x M 4
  • Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.56101.040RGS RADIALDÜSE 80°  ½’’
  • Entfernen von harten Ablagerungen
  • Reinigung von Sickerleitungen
  • Reinigung von seitlichen Einmündungen
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 40 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 550 g

37.56301.050BRGS RADIALDÜSE 80°  ¾’’
  • Entfernen von harten Ablagerungen
  • Reinigung von Sickerleitungen
  • Reinigung von seitlichen Einmündungen
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

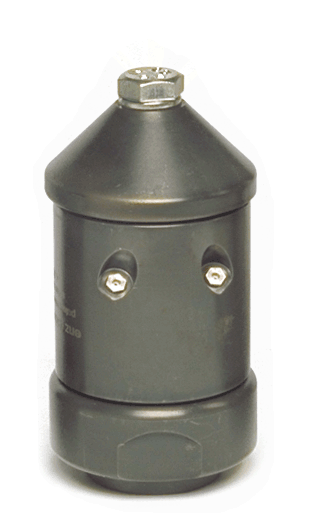

37.56401.060RGS RADIALDÜSE 80°  1’’
  • Entfernen von harten Ablagerungen
  • Reinigung von Sickerleitungen
  • Reinigung von seitlichen Einmündungen
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 8
  • Schubdüsen Keramik 3 x M 8
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.56601.100BRGS RADIALDÜSE 80°  1 ¼’’
  • Entfernen von harten Ablagerungen
  • Reinigung von Sickerleitungen
  • Reinigung von seitlichen Einmündungen
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 10
  • Schubdüsen Keramik 3 x M 10
  • Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg








HRH Halbradialdüsen nach hinten

  • Die halbradial rotierenden Düsen mit 4 Schneidstrahlen ca. 45° schräg nach hinten, bewirken den Reinigungsprozess und das nach vorne Treiben der Düsen zugleich, d.h. Rotations- und Schubstrahlen in einer Funktion.
  • So kann der Wasserverbrauch minimiert werden.
  • Dennoch können bei ausreichender Wassermenge die Werkzeuge auch mit Schubstrahlen ausgerüstet werden.
  • Arbeitsdruck bis 280bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

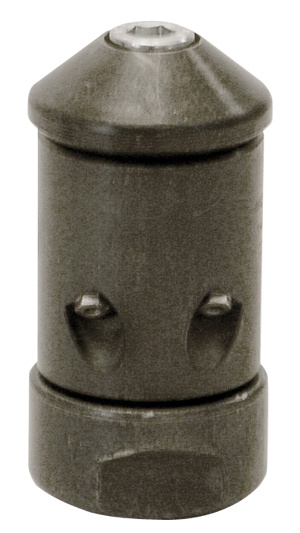

37.56902.028ASHRH HALB-RADIALDÜSE NACH HINTEN 1/4"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 12 l
  • Rotationsdüsen Einsätze 4 x Keramik M 4
  • Schubdüsen Einsätze 3 x Keramik M4
  • Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.57302.050AHRH HALB-RADIALDÜSE NACH HINTEN 1/2"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 40 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 ohne Schubdüsen
  • Front: auf Wunsch
  • - Anwendungsbereich DN 100 - 200 mm
  • - Abmessung: DN 50 x 99 mm
  • - Gewicht: 1,1 kg

37.57402.050BHRH HALB-RADIALDÜSE NACH HINTEN 3/4"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 40 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6
  • ohne Schubdüsen
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.57502.050ASHRH HALB-RADIALDÜSE NACH HINTEN 1/2"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten
  • Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 40 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.57602.060HRH HALB-RADIALDÜSE NACH HINTEN 1"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten
  • Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 60 l
  • Rotationsdüsen Einsätze 4 x Keramik M 8
  • Schubdüsen Keramik 3 x M 8
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.57702.100AHRH HALB-RADIALDÜSE NACH HINTEN 1"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten
  • Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10
  • Schubdüsen Keramik 3 x M 10
  • Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg

37.57802.100BHRH HALB-RADIALDÜSE NACH HINTEN 1 1/4"
  • Reinigung der Rohre für TV-Aufnahmen
  • Entfernen von Wurzeln, Fuchsschwänzen bis 5 cm
  • Entfernen von halbharten
  • Kalkablagerungen und Kalkmilch
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10
  • Schubdüsen Keramik 3 x M 10
  • Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg




HRV Halbradialdüsen nach vorne

  • Düsen mit 4 Strahlen ca. 45° Aufprall nach vorne auf die Rohrwand sowie ein Frontleitstrahl (auf Wunsch) und 3 Schubstrahlen nach hinten bewirken ein zapfenziehähnliches Vordringen in die verstopften Röhren.
  • Dabei werden die Ablagerungen vom Vorstrahl aufgelockert, mit den Halbradialdüsen des Rotors gelöst und nach vorne gestoßen.
  • Die Vorwärtsbewegung wird über die Schubdüsen erzeugt.
  • Arbeitsdruck bis 280 bar

Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild

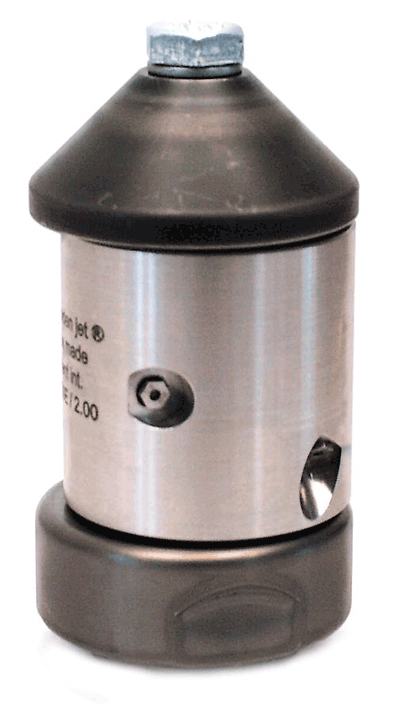

37.58003.028HRV HALB-RADIALDÜSE NACH VORN 1/4"
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 30 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 4
  • Schubdüsen Keramik 3 x M 4
  • Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.58103.040HRV HALB-RADIALDÜSE NACH VORN 1/2"
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 550 g

37.58203.050AHRV HALB-RADIALDÜSE NACH VORN 1/2"
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg


37.58303.050BHRV HALB-RADIALDÜSE NACH VORN 3/4"
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 6
  • Schubdüsen Keramik 3 x M 6
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.58403.060HRV HALB-RADIALDÜSE NACH VORN 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 8
  • Schubdüsen Keramik 3 x M 8
  • Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.58503.100AHRV HALB-RADIALDÜSE NACH VORN 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 10
  • Schubdüsen Keramik 3 x M 10
  • Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg


37.58603.100BHRV HALB-RADIALDÜSE NACH VORN 1 1/4"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik
  • M 10
  • Schubdüsen Keramik 3 x M 10
  • Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg




KBR Kombidüsen

  • Läßt sich für Rohrspülungen und deren Querverbindungen aller Winkel sehr gut einsetzen.
  • Sie kann mit kleiner Pumpenleistung arbeiten, besitzt 2 Radialstrahlen ca. 90° zur Rohrwand, sowie 2 Halbradialstrahlen die unter 45° nach hinten gerichtet sind.
  • Durch diese Kombination wird Schub erzeugt und zugleich das Material herausgespült.
  • Arbeitsdruck bis 280 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild
37.59104.016BKBR KOMBIDÜSE 1/4" SCHUB
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 10 l
  • Rotationsdüsen Einsätze 4 x 0,7 - 1.1 mm je nach Pumpenleistung ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 18 - 60 mm
  • Abmessung: DN 16 x 33 mm
  • Gewicht: 30 g

37.59204.028AKBR KOMBIDÜSE 1/4" SCHUB
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 10 l
  • Rotationsdüsen Einsätze 4 x Keramik M 4 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.59304.028BKBR KOMBIDÜSE 3/8" SCHUB
  • Anschlussgewinde 3/8"
  • Durchfluss bei 100 bar = 10 l
  • Rotationsdüsen Einsätze 4 x Keramik M 4 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.59504.040AKBR KOMBIDÜSE 1/2" SCHUB
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 20 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 550 g

37.59604.040BKBR KOMBIDÜSE 3/4" SCHUB
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 20 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 550 g

37.59704.050AKBR KOMBIDÜSE 1/2" SCHUB
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.59904.050BKBR KOMBIDÜSE 3/4" SCHUB
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.59804.050ASKBR KOMBIDÜSE 1/2" SCHUB
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.60004.050BSKBR KOMBIDÜSE 3/4" SCHUB
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.60104.060KBR KOMBIDÜSE 1" SCHUB
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 80 l
  • Rotationsdüsen Einsätze 4 x Keramik M 8 Schubdüsen Keramik 3 x M 8 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.60204.100AKBR KOMBIDÜSE 1" SCHUB
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg

37.60304.100B

KBR KOMBIDÜSE 1 1/4" SCHUB


  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg




KBRV Kombidüsen nach vorne

  • Bei dieser Düse sind die 2 Halbradialstrahlen 45° nach vorne gerichtet, was bedingt, das die Düse mit Schub ausgerüstet werden muß. Oder die Düse wird auf eine Lanze montiert.
  • Ein großer Teil der Ablagerungen wird somit nach vorne weggespült.
  • Arbeitsdruck bis 280 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild
37.61004.028AVKBRV KOMBIDÜSE NACH VORNE 1/4" SCHUB
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 20 l
  • Rotationsdüsen Einsätze 4 x Keramik M 4 Schubdüsen Keramik 3 x M 4 Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 200 g

37.61104.040AVKBRV KOMBIDÜSE NACH VORNE 1/2" SCHUB
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 30 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 550 g

37.61204.050AVKBRV KOMBIDÜSE NACH VORNE 1/2" SCHUB
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.61304.050BVKBRV KOMBIDÜSE NACH VORNE 3/4" SCHUB
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,1 kg

37.61404.060VKBRV KOMBIDÜSE NACH VORNE 1" SCHUB
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 4 x Keramik M 8 Schubdüsen Keramik 3 x M 8 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.61504.100AVKBRV KOMBIDÜSE NACH VORNE 1" SCHUB
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg

37.61604.100BVKBRV KOMBIDÜSE NACH VORNE 1 1/4" SCHUB
  • Anschlussgewinde 1 1/4" - Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg

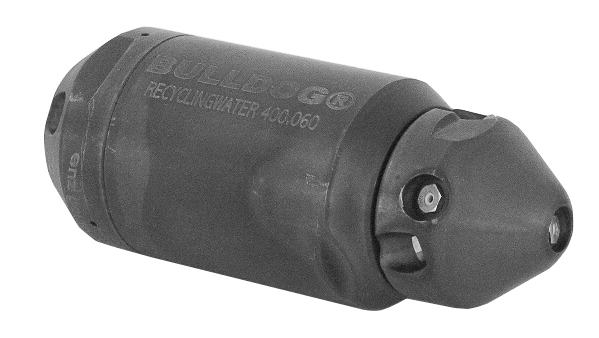

Bulldog Recycling Rotierdüsen

  • Diese Rotierdüse ist für den Betrieb mit Recycling- und Frischwasser ausgelegt.
  • Das raffiniert abgedichtete Lagersystem erlaubt die Verarbeitung von jedem aufbereitetem Wasser.
  • Ein integriertes ölfreies Bremssystem ermöglicht verschleißarmen Betrieb bei kontrollierten Drehzahlen.
  • Damit wird eine höchst effiziente und wirtschaftliche Reinigungsleistung erreicht.
  • Der Düseneinsatz bestimmt die zulässige Schmutzpartikelgröße von bis zu maximal DN 1 mm.
  • Transport- und Wasserkosten können spürbar reduziert werden.
  • Sie ist sehr einfach im Handling und ist praktisch wartungsfrei.
  • Arbeitsdruck bis 200 bar
Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild
37.700400.040BULLDOG RECYCLING ROTIERDÜSE 1/2"
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 50 l
  • Rotationsdüsen Einsätze 5 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: 1 x Keramik M 6
  • Anwendungsbereich DN 70 - 200 mm
  • Abmessung: DN 42 x 110 mm
  • Gewicht: 0,72 kg

37.701400.060ABULLDOG RECYCLING ROTIERDÜSE 3/4"
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 6 x Keramik M 8 Schubdüsen Keramik 6 x M 8 Front: 1 x Keramik M 8
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 150 mm
  • Gewicht: 2,04 kg

37.702400.060BBULLDOG RECYCLING ROTIERDÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 6 x Keramik M 8 Schubdüsen Keramik 6 x M 8 Front: 1 x Keramik M 8
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 150 mm
  • Gewicht: 2,04 kg

37.703400.080BULLDOG RECYCLING ROTIERDÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 5 x Keramik M 10 Schubdüsen Keramik 6 x M 8 Front: 1 x Keramik M 10
  • Anwendungsbereich DN 125 - 400 mm
  • Abmessung: DN 100 x 225 mm
  • Gewicht: 4,0 kg

37.705400.100ABULLDOG RECYCLING ROTIERDÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 3 x Keramik M 10 (ab 300l/min. 2 x Keramik M 10) Schubdüsen Keramik 6 x M 10 Front: 1 x Keramik M 10
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 117 x 256 mm
  • Gewicht: 7,6 kg

37.706400.100BBULLDOG RECYCLING ROTIERDÜSE 1 1/4"
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 3 x Keramik M 10 (ab 300l/min. 2 x Keramik M 10) Schubdüsen Keramik 6 x M 10 Front: 1 x Keramik M 10
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 117 x 256 mm
  • Gewicht: 7,6 kg

  • Dieser Rotierdüsentyp basiert auf einem exzentrisch gelagerten Rotor,welcher sehr hohe Vibrationen und pulsierende Wasserstrahlen erzeugt.
  • Die so resultierenden Pulsationen sind dermaßen hoch, dass bis zu 10 cm dicke Ablagerungen zerfallen.
  • Durch den Einsatz dieser Düsen kann in vielen Fällen die aufwändigere Arbeit mit den Fräswerkzeugen und den Kettenschleudern umgangen werden.
  • Arbeitsdruck bis 280 bar

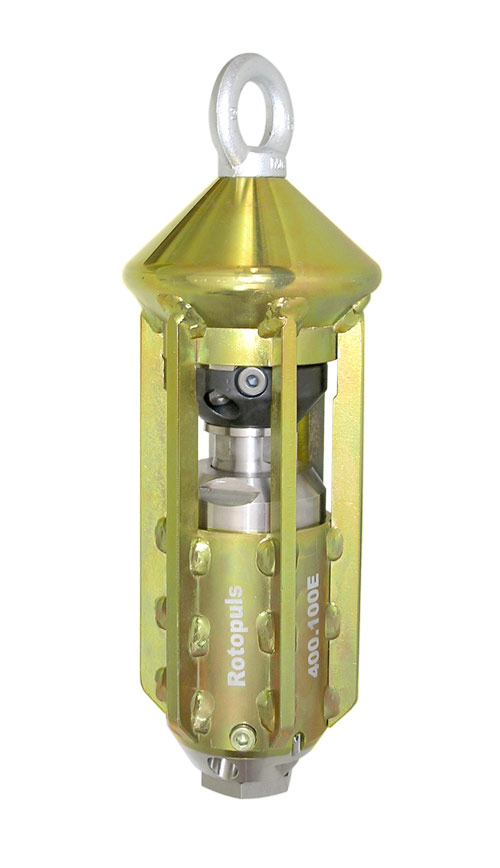

KBR Rotoplus Vibrationsrotierdüsen

Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild
37.62104.028AEROTOPULS KBR VIBRATIONS-DÜSE 1/4"
  • Anschlussgewinde 1/4"
  • Durchfluss bei 100 bar = 10 l
  • Rotationsdüsen Einsätze 2 x Keramik M 4 Schubdüsen Einsätze 3 x Keramik M 4 Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 190 g

37.62004.028BEROTOPULS KBR VIBRATIONS-DÜSE 3/8"
  • Anschlussgewinde 3/8"
  • Durchfluss bei 100 bar = 10 l
  • Rotationsdüsen Einsätze 2 x Keramik M 4 ohne Schubdüsen Front: auf Wunsch
  • Anwendungsbereich DN 30 - 100 mm
  • Abmessung: DN 28 x 56 mm
  • Gewicht: 190 g

37.62204.040AEROTOPULS KBR VIBRATIONS-DÜSE 1/2"
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 20 l
  • Rotationsdüsen Einsätze 4 x Keramik M 4 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 70 - 150 mm
  • Abmessung: DN 40 x 80 mm
  • Gewicht: 520 g

37.62304.050AEROTOPULS KBR VIBRATIONS-DÜSE 1/2"
  • Anschlussgewinde 1/2"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,15 kg

37.62404.050BEROTOPULS KBR VIBRATIONS-DÜSE 3/4"
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 70 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 6 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 200 mm
  • Abmessung: DN 50 x 99 mm
  • Gewicht: 1,15 kg

37.62504.060EKROTOPULS KBR VIBRATIONS-DÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 8 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 111 mm
  • Gewicht: 1,6 kg

37.62604.060EROTOPULS KBR VIBRATIONS-DÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 4 x Keramik M 6 Schubdüsen Keramik 3 x M 8 Front: auf Wunsch
  • Anwendungsbereich DN 100 - 300 mm
  • Abmessung: DN 60 x 165 mm
  • Gewicht: 2,6 kg

37.62704.100AEROTOPULS KBR VIBRATIONS-DÜSE 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg

37.63204.100BEROTOPULS KBR VIBRATIONS-DÜSE 1 1/4"
  • Anschlussgewinde 1 1/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 4 x Keramik M 10 Schubdüsen Keramik 3 x M 10 Front: auf Wunsch
  • Anwendungsbereich DN 200 - 600 mm
  • Abmessung: DN 100 x 180 mm
  • Gewicht: 7,4 kg




Bulldog Rotoplus für Recyclingwasser

Art.-Nr.Herst.-Nr.BezeichnungBeschreibungBild
37.710400.060AEBULLDOG Rotoplus f. RECYCLING- WASSER 3/4"
  • Anschlussgewinde 3/4"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 6 x Keramik M 8 Schubdüsen Keramik 6 x M 8
  • Anwendungsbereich DN 150 - 600 mm
  • Abmessung: DN 89 x 230 mm
  • Gewicht: 3,9 kg

37.711400.060BEBULLDOG Rotoplus f. RECYCLING- WASSER 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 100 l
  • Rotationsdüsen Einsätze 6 x Keramik M 8 Schubdüsen Keramik 6 x M 8
  • Anwendungsbereich DN 150 - 600 mm
  • Abmessung: DN 89 x 230 mm
  • Gewicht: 3,9 kg

37.712400.100AEBULLDOG Rotoplus f. RECYCLING- WASSER 1"
  • Anschlussgewinde 1"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 5 x Keramik M 10 Schubdüsen Keramik 6 x M 10
  • Anwendungsbereich DN 200 - 1000 mm
  • Abmessung: DN 130 x 320 mm
  • Gewicht: 11 kg

37.713400.100BEBULLDOG Rotoplus f. RECYCLING- WASSER 5/4"
  • Anschlussgewinde 5/4"
  • Durchfluss bei 100 bar = 200 l
  • Rotationsdüsen Einsätze 5 x Keramik M 10 Schubdüsen Keramik 6 x M 10
  • Anwendungsbereich DN 200 - 1000 mm
  • Abmessung: DN 130 x 320 mm
  • Gewicht: 11 kg

Art.-Nr.Hersteller - Nr.BezeichnungBeschreibungBild
37.82691M

BANANE
miniatur


  • mit Umlenkrollen
  • ab DN 150

37.82791

BANANE
mini


  • mit Umlenkrollen
  • ab DN 200

37.82891ABANANE
kurz
  • mit Umlenkrollen
  • ab DN 200

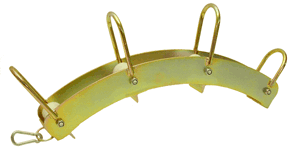

37.82991B

BANANE
lang


  • mit Kunststoffrollen
  • ab DN 200

37.83093Umlenkgerät Schachtoberkante
  • Anwendungsbereich Schacht 450 bis 800 mm
  • zur schonenden Führung des HD-Schlauches
  • auf der Schachtoberkante montiert

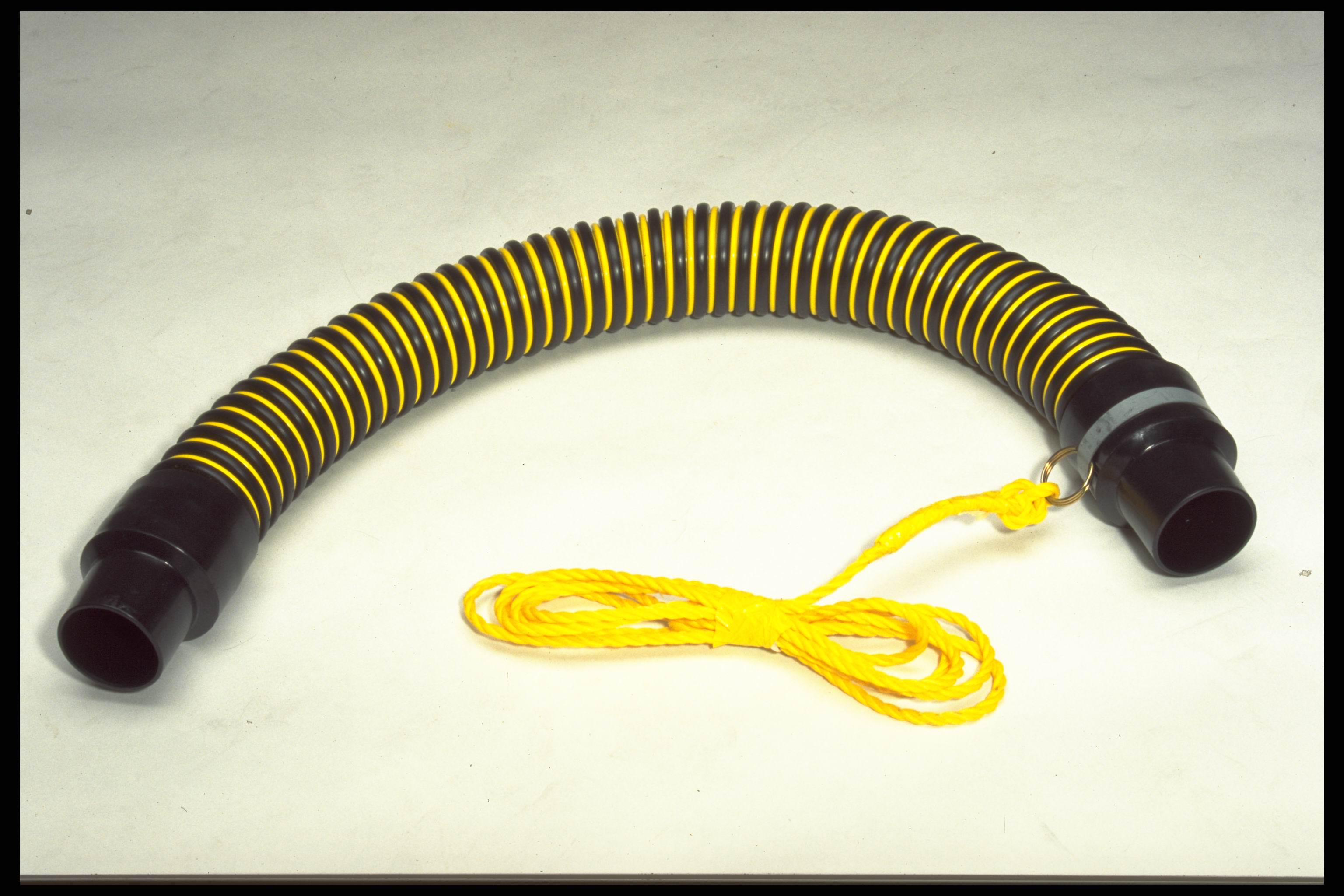

37.83192Schutzschlauch
  • aus Kunststoff
  • nur für Plastik HD-Schläuche geeignet
  • Innendurchmesser 75mm
  • Länge 900 mm

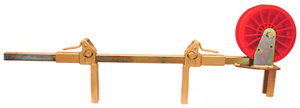

37.83390Umlenkrolle Unterkante
  • Zwingelement - stufenlos verstellbar
  • mit Schnellklemmung
  • Standardlänge 4 m

Copyright ©2024 Sklarz Abwasser- und Umwelttechnik GmbH  | Impressum | Datenschutz | AGB
